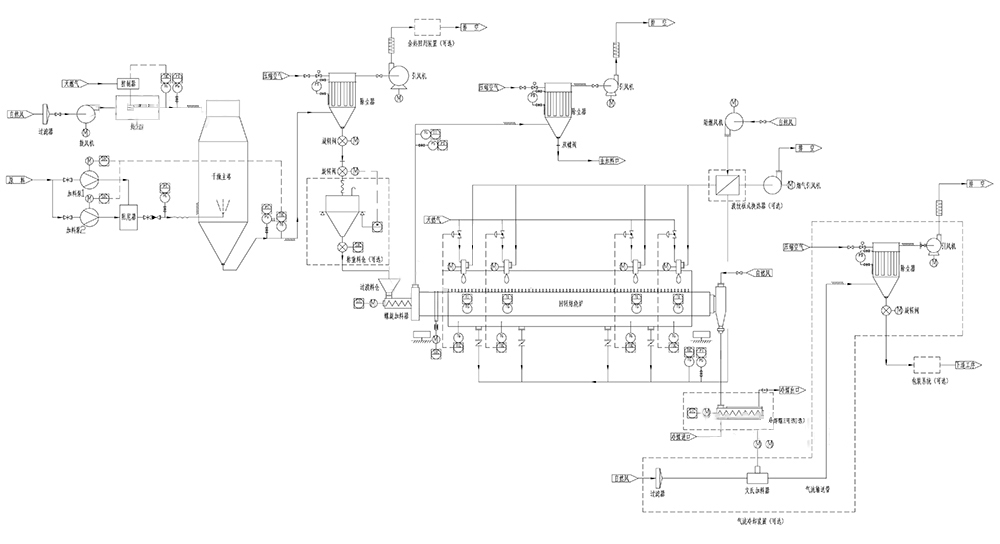

离心喷雾干燥机工艺流程图

---

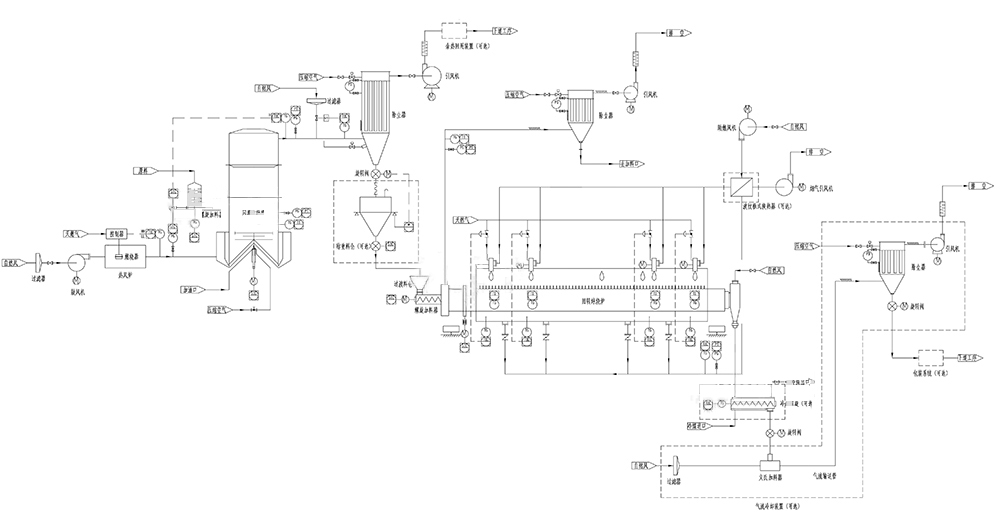

压力喷雾干燥机工艺流程图

---

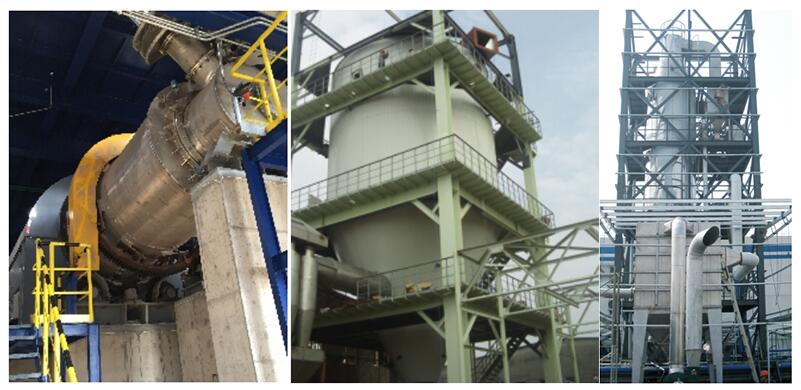

系统流程阐

  该系统主要由三部分组成：干燥系统、回转焙烧炉系统以及冷却输送系统。干燥系统主要由加热器、加料器、干燥机、除尘器、风机以及控制系统组成。喷雾干燥机有两种形式，一种为离心喷雾干燥机，一种为压力喷雾干燥机。由于有些特殊物料的特殊性质，系统中的加料器为特殊设计，可根据物料特性进行选择。加热器为新式结构热效率更高、更安全。除尘器根据物料特性进行设计。回转焙烧炉系统主要由过渡料仓（可选）、回转焙烧炉以及加热器系统（电加热或天然气）。过渡料仓可备选称重系统。回转焙烧炉根据物料特性进行设计，材料、防腐等可以根据物料进行设计。加热系统可以采用电加热或天然气加热。冷却输送系统可采用冷却螺旋或气流冷却输送装置或两种组合。

产品特点
1、自动控制系统可根据用户要求或外部条件的改变快速反应调节。主要表现在进风温度自动调节控制、出风温度与进料量连锁控制（保证产品品质一致）、系统压力调节（自动或手动）以保证系统稳定。焙烧炉控制精度高，分区控制，每区加热温度与加热源连锁控制，每区物料温度可通过特殊测温方式实时显示在控制柜上，并方便用户工艺改变时调整控制。
2、回转焙烧炉可以精确测量物料温度，保证产品焙烧效果。
3、简化、优化系统流程，降低了物料泄漏，提高了物料品质。
4、焙烧炉筒体整体加工，径向跳动≤4mm/m。
5、焙烧时可根据物料要求通入惰性气体等载气。
6、系统可配套余热回用装置，可节约能耗20~30%。

7、压力喷雾可以一定程度调整产品粒径，压力喷雾可以根据产品要求，设计成顺流喷雾和混流喷雾。并且可以做返粉设计。
